Panduan Tembaga Kemurnian Tinggi: Nilai, Metode Produksi, Aplikasi & Tip Membeli
Seorang manajer pembelian baru-baru ini membandingkan dua penawaran untuk tembaga 4N dan menemukan satu pemasok mengenakan harga hampir setengah harga dari pemasok lainnya. Kedua bahan tersebut 99,99% tembaga dengan kemurnian logam, tetapi bahan yang lebih murah telah dilebur kembali dari bahan canai konvensional dalam atmosfer yang tidak terkendali, sedangkan bahan lainnya dilebur secara vakum dengan pengecoran terkontrol. Di atas kertas nilainya sama. Dalam ruang sputtering atau tungku mematri vakum, perilakunya tidak sama.
Tembaga dengan kemurnian tinggi bukanlah produk tunggal. Ini adalah serangkaian spesifikasi yang dapat diukur: kemurnian logam, kandungan oksigen, batas pengotor jejak, dan riwayat proses. Parameter ini menentukan apakah kinerja tembaga dalam pengendapan semikonduktor, komponen frekuensi radio, layar panel datar, atau konektor arus tinggi. Memahami bagaimana keduanya terhubung membantu Anda membeli kualitas yang tepat, menguji properti yang tepat, dan menghindari batch yang gagal.
Sebagian besar kesalahan sumber berasal dari memperlakukan kemurnian sebagai satu angka. Sertifikat pabrik yang menyatakan 99,99% tembaga hanyalah titik awal. Pertanyaan selanjutnya lebih penting: Bagaimana tembaga dicairkan? Berapa tingkat oksigennya? Apakah struktur butiran cukup konsisten untuk proses Anda? Panduan ini membahas pertanyaan-pertanyaan tersebut dalam urutan yang sama seperti yang harus ditanyakan oleh seorang insinyur kualitas.
Apa yang dianggap sebagai tembaga dengan kemurnian tinggi
Industri menggunakan notasi "N" untuk menggambarkan kemurnian tembaga. Angka sebelum N melambangkan angka sembilan pada kandungan tembaga. Tembaga 4N adalah 99,99% tembaga, dan 5N adalah 99,999%. Tabel di bawah ini merangkum nilai-nilai yang penting dalam manufaktur elektronik.
| Kelas | Kandungan tembaga | Pengotor total maksimal | Karakteristik oksigen | Aplikasi yang umum |
|---|---|---|---|---|
| 3N | 99,9% | sekitar 1000ppm | Tidak dikontrol secara ketat | Batang bus, kabel, konduktor umum |
| 4N OFHC | 99,99% | sekitar 100 ppm | Di bawah 5 ppm | Komponen RF, target sputtering, kawat mematri |
| 5N | 99,999% | sekitar 10 ppm | Terkendali | Target PVD presisi, ikatan kawat kelas atas |
| 6N | 99,9999% | sekitar 1 ppm | Dikendalikan dengan ketat | Interkoneksi semikonduktor, deposisi lanjutan |
Dua kolom terakhir patut mendapat perhatian khusus. Kandungan oksigen dan distribusi pengotor seringkali menjadi perbedaan nyata antara dua bahan dengan kadar nominal yang sama. Dalam praktiknya, tembaga 5N dari sumber lelehan vakum dapat mengungguli tembaga 6N dari jalur yang tidak dikontrol dengan baik dalam proses pengendapan film, karena jenis cacat dan distribusinya sama pentingnya dengan jumlah pengotor total.
Mengapa 4N saja tidak cukup
Sertifikat 4N hanya menyatakan kemurnian logam. Tembaga yang mengandung 99,99% tembaga masih dapat menyimpan banyak oksigen jika dicairkan dan dituang tanpa pelindung vakum. Selama pematrian atau sputtering vakum, oksigen tersebut membentuk inklusi atau rongga yang muncul sebagai cacat film. Tembaga dengan konduktivitas tinggi bebas oksigen menambahkan persyaratan kedua: oksigen biasanya dijaga di bawah 5 ppm. Untuk aplikasi film tipis dan vakum, batas oksigen seringkali lebih penting daripada perbedaan antara 4N dan 5N.
Rasio resistivitas sisa sebagai sidik jari proses
Rasio resistivitas sisa, atau RRR, adalah rasio resistivitas suhu ruangan terhadap resistivitas mendekati nol mutlak. Ini mencerminkan efek gabungan dari pengotor dan cacat kristal. Tembaga dengan kemurnian tinggi yang dianil biasanya menunjukkan nilai RRR dari 150 hingga 250, sedangkan nilai khusus untuk akselerator partikel dan magnet presisi dapat mencapai 500 atau lebih. RRR berguna karena lebih bersifat perilaku dibandingkan analitis: RRR menangkap keadaan akhir tembaga setelah peleburan, pengecoran, dan anil, sehingga dua batangan dengan laporan GDMS yang sama masih dapat berbeda dalam RRR. Ketika pemasok tidak dapat memberikan data RRR, itu adalah alasan yang sah untuk meminta rincian lebih lanjut sebelum melakukan.
Seberapa tinggi kemurnian tembaga yang dihasilkan
Produksi dimulai dengan katoda tembaga yang dimurnikan secara elektrolitik, yang sudah murni sekitar 99,99%. Mencapai 5N atau 6N memerlukan langkah-langkah tambahan: peleburan vakum dan degassing untuk menghilangkan kotoran yang mudah menguap, pengecoran terkontrol untuk menghindari segregasi, dan pengerjaan bersih ditambah anil untuk mencegah kontaminasi ulang.
Dimana kotoran bertahan dalam proses tersebut
Besi, belerang, fosfor, dan perak dapat tetap berada dalam jumlah sedikit setelah pemurnian secara elektrolitik, dan oksigen atau nitrogen dapat diperoleh kembali selama peleburan jika atmosfer tungku tidak dikelola. Setiap pengotor mempunyai sifat yang berbeda: oksigen menurunkan konduktivitas dan menimbulkan oksidasi internal, fosfor mengubah perilaku rekristalisasi, dan partikel besi menyebabkan cacat permukaan pada lapisan film yang diendapkan. Oleh karena itu, pengendalian proses lebih menentukan kualitas produk akhir daripada pengujian akhir saja.
Pengotor total yang diperbolehkan oleh kadar tembaga dengan kemurnian tinggi
3N 1000 ppm
4N 100 ppm
5N 10 ppm
6N 1 ppm
Kesenjangan antara 99,9% dan 99,9999% terlihat kecil di atas kertas, namun memungkinkan pengotor turun dari 1000 ppm menjadi 1 ppm.
Peleburan vakum menghilangkan seng, timbal, bismut, dan elemen mudah menguap lainnya yang seharusnya tetap menjadi inklusi terpisah. Hal ini juga melindungi lelehan dari oksigen dan nitrogen yang merupakan sumber kontaminasi ulang yang paling umum. Setelah peleburan, tembaga dituang menjadi bentuk billet atau ingot menggunakan teknik yang mengurangi rongga penyusutan dan segregasi, dan penggulungan atau penempaan selanjutnya dijadwalkan sehingga kotoran tidak kembali dari permukaan perkakas.
Untuk evaluasi pertama, bersertifikat batangan tembaga dengan kemurnian tinggi adalah format yang paling praktis. Sebuah ingot dapat ditelusuri ke lelehan tertentu, diambil sampelnya untuk pengujian independen, dan kemudian digulung atau diekstrusi sesuai dengan kebutuhan Anda, yang memberi Anda kendali daripada mengandalkan stok gudang umum.
Produsen Ingot Tembaga Grosir, Perusahaan Ingot Tembaga - Ningbo Chuangrun New M Ningbo Chuangrun adalah produsen ingot Tembaga dan perusahaan ingot Tembaga, ingot Tembaga kami dirancang untuk aplikasi presisi, memenuhi... Lihat Produk → Dimana diperlukan tembaga dengan kemurnian tinggi
Dampak nyata dari kemurnian tembaga terlihat pada tahap penerapannya. Dalam metalisasi interkoneksi semikonduktor, tembaga menggantikan aluminium karena resistivitasnya yang lebih rendah meningkatkan kecepatan peralihan dan mengurangi konsumsi daya. Target sputtering yang digunakan untuk pengendapan uap fisik memerlukan kontrol kemurnian yang ketat karena kotoran dalam target dipindahkan ke dalam film yang sedang tumbuh dan menjadi cacat perangkat.
Logika yang sama berlaku untuk rongga frekuensi radio, pandu gelombang, dan perangkat elektron vakum. Tembaga dengan kandungan oksigen rendah dan RRR tinggi menjaga resistansi permukaan internal tetap rendah, yang secara langsung berarti lebih sedikit pemanasan dan lebih sedikit kehilangan sinyal pada frekuensi tinggi.
Tiga pasar yang menentukan spesifikasi
- Manufaktur semikonduktor biasanya menentukan 5N atau lebih tinggi untuk proses interkoneksi dan lapisan penghalang, dimana kontaminasi logam secara langsung mempengaruhi hasil.
- Tampilan panel datar dan energi surya produksi biasanya menggunakan target tembaga 4N hingga 5N untuk lapisan konduktif transparan dan deposisi tumpukan elektroda.
- Sistem energi baru , termasuk rakitan baterai EV dan infrastruktur pengisian daya arus tinggi, mengandalkan konduktivitas yang konsisten dan resistansi kontak yang stabil di busbar, konektor, dan modul.

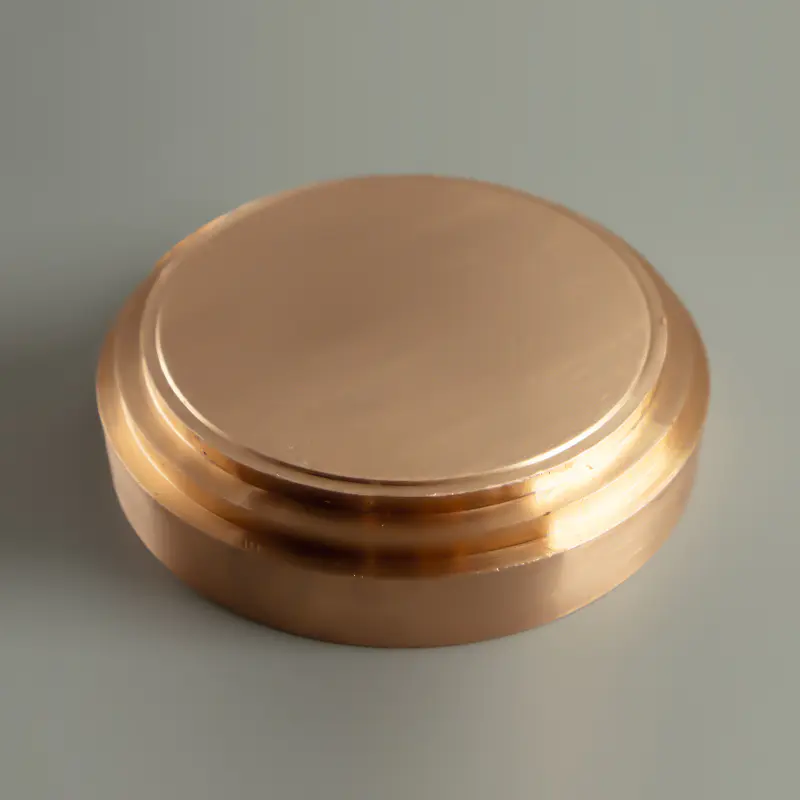

Dalam setiap kasus ini, pembeli tidak membeli tembaga sebagai komoditas. Mereka membeli prediktabilitas: kemurnian yang sama, struktur butiran, dan respons pemrosesan dari batch ke batch. Jika Anda memenuhi syarat untuk deposisi, a target sputtering tembaga dengan data kemurnian, kepadatan, dan ukuran butir yang terdokumentasi merupakan unit evaluasi yang tepat, karena menguji material dalam kondisi proses nyata.
Produsen target Tembaga Grosir, Perusahaan target Tembaga - Ningbo Chuangrun Baru Ningbo Chuangrun adalah produsen target Tembaga dan perusahaan target Tembaga, target Tembaga kami dirancang untuk aplikasi presisi, ... Lihat Produk → Apa yang harus diperiksa sebelum membeli tembaga dengan kemurnian tinggi
Dokumen inspeksi dan metode pengujian
Carilah hasil kuantitatif, bukan label. Pengotor logam harus dilaporkan dari spektrometri massa pelepasan cahaya (GDMS) atau analisis ICP-MS dengan nilai dalam bagian per juta untuk setiap elemen. Oksigen dan nitrogen harus diukur secara terpisah dengan alat analisa pembakaran atau fusi gas inert, karena pengotor gas berperilaku berbeda dari pengotor logam dan memerlukan metode pengujian yang berbeda.
Banyak keterlacakan dan riwayat proses
Setiap ingot, batangan, tabung atau target harus mengacu pada nomor lelehan dan cetakannya. Ketertelusuran penting ketika proses hilir gagal: laporan pabrik adalah bukti pertama yang akan Anda berikan untuk memahami apakah material, alat, atau proses tersebut salah. Pemasok yang beroperasi berdasarkan ISO9001 dan IATF16949 biasanya menyimpan dokumentasi ini sebagai praktik standar.
Kondisi dan bentuk mekanis
Mintalah properti yang dianil atau dikerjakan tergantung pada proses Anda selanjutnya. Kekerasan, ukuran butir, dan tegangan internal semuanya memengaruhi perilaku pemesinan dan kinerja komponen akhir. Faktor bentuknya sama praktisnya: a batang tembaga cocok untuk produksi berbasis permesinan, sedangkan bentuk pelat, tabung, dan target mencakup sebagian besar rute lainnya.
Produsen Batang Tembaga Grosir, Perusahaan Batang Tembaga - Ningbo Chuangrun Mater Baru Ningbo Chuangrun adalah produsen batang Tembaga dan perusahaan batang Tembaga, batang Tembaga kami dirancang untuk aplikasi presisi, memenuhi ... Lihat Produk → Pengemasan dan penyimpanan
Jangan remehkan kemasannya juga. Tembaga dengan kemurnian tinggi teroksidasi perlahan pada suhu kamar di udara lembab, mengubah permukaan menjadi coklat dan membentuk lapisan non-konduktif. Pemasok yang mengirim dalam kemasan tertutup nitrogen atau dibungkus foil dengan bahan pengering menunjukkan bahwa mereka memahami bahan tersebut. Jika batang atau target tiba dengan oksida yang terlihat, riwayat penyimpanannya sudah mencurigakan.
Membeli dari produsen yang mengontrol pemurnian, peleburan, pengecoran, dan pemrosesan dalam satu fasilitas mempersingkat waktu kualifikasi dan menjaga konsistensi batch dalam satu atap. Ningbo Chuangrun New Materials mengoperasikan lima lokasi produksi dan mencakup seluruh rantai secara internal, yang memberikan pelanggan satu tanggung jawab atas kemurnian dari lelehan hingga bentuk jadi dan komunikasi yang lebih sederhana ketika spesifikasi berubah.
Pertanyaan yang sering diajukan
Apakah tembaga 4N sama dengan tembaga bebas oksigen?
No 4N mengacu pada kemurnian logam 99,99%. Bebas oksigen menjadi kendala tersendiri pada kandungan oksigen. Kombinasi yang umum adalah tembaga OFHC, yang 99,99% murni dan pada dasarnya bebas oksigen.
Metode pengujian manakah yang memastikan kemurnian tembaga?
Kombinasi yang paling andal adalah GDMS atau ICP-MS untuk pengotor logam dan analisis fusi gas inert untuk oksigen, nitrogen, dan hidrogen. Laporan yang berguna mencantumkan setiap elemen dalam bagian per juta, bukan hanya menampilkan angka kemurnian total.
Apakah setiap aplikasi membutuhkan tembaga 6N?
Tidak. Kemurnian yang lebih tinggi akan meningkatkan biaya dan menambah kesulitan pemrosesan. Sebagian besar komponen elektronik bekerja dengan nilai 4N atau 5N; 6N dicadangkan untuk semikonduktor paling sensitif dan aplikasi deposisi tingkat lanjut di mana pengotor satu bagian per juta dapat mengubah kinerja perangkat.
Mengapa dua batch dengan nilai nominal yang sama berperilaku berbeda dalam proses kami?
Kemungkinan penyebabnya adalah perbedaan kandungan oksigen, struktur butiran, atau tegangan internal akibat pengerjaan dan anil sebelumnya. Dua bahan 4N dapat berperilaku berbeda jika yang satu dicairkan secara vakum dan yang lainnya tidak, itulah sebabnya riwayat proses patut mendapat perhatian yang sama seperti sertifikat kemurnian.
Mengapa tembaga dengan kemurnian tinggi lebih mahal daripada tembaga standar?
Kesenjangan harga berasal dari peralatan, energi, dan verifikasi. Peleburan vakum, pengecoran terkontrol, pengujian analitis resolusi tinggi, dan hasil yang lebih ketat semuanya menambah biaya. Kemurnian yang lebih tinggi juga berarti toleransi yang lebih rendah terhadap sisa atau penyimpangan proses, sehingga produsen menyerap lebih banyak pengerjaan ulang internal sebelum material dikirimkan.
