Penjelasan Kemurnian Tembaga: Nilai, Spesifikasi 4N hingga 6N, Pengujian, dan Cek Pembelian
Pesanan pembelian yang bertuliskan "kemurnian tembaga: minimum 99,99% Cu" masih menyisakan tiga hal yang belum ditentukan: pengotor mana yang dihitung, bagaimana oksigen diukur, dan metode mana yang menghasilkan angka tersebut. Lot yang memenuhi angka utama masih dapat retak selama proses pematrian hidrogen atau mendorong proses sputtering keluar dari jendelanya.
Perlakukan kemurnian tembaga sebagai paket yang terdiri dari empat bagian: tingkat pengujian, kandungan oksigen, batas atas pengotor individual, dan metode analisis di baliknya. Pembeli yang hanya menentukan persentasenya menerima definisi kemurnian dari pemasok, dan definisinya berbeda-beda. Berikut ini adalah bagaimana skala nilainya, di mana oksigen menentukan hasilnya, bagaimana perilaku setiap tes, dan apa yang termasuk dalam spesifikasi.
Apa yang Sebenarnya Diukur Tingkat Kemurnian Tembaga
Nilai kemurnian adalah anggaran, bukan skor. Jumlah hurufnya adalah jumlah sembilan, dan setiap tambahan sembilan mengurangi total tunjangan untuk segala sesuatu yang bukan tembaga kira-kira sepuluh kali lipat.
- 3N, 99,9% Cu: hingga sekitar 1.000 ppm gabungan unsur lainnya.
- 4N, 99,99% Cu: gabungan sekitar 100 ppm.
- 5N, 99,999% Cu: gabungan sekitar 10 ppm.
- 6N, 99,9999% Cu: gabungan sekitar 1 ppm.
Kurva biaya mengikuti bentuk yang sama namun menanjak tajam di dekat puncak. Peralihan dari 3N ke 4N adalah pekerjaan penyempurnaan. Peralihan dari 5N ke 6N merupakan pengendalian kontaminasi di seluruh rantai: peleburan, pengecoran, permesinan, pengemasan, dan pengambilan sampel.
Nilai juga tidak menjelaskan apa pun tentang bagaimana anggaran dibelanjakan. Lot 4N yang mengandung besi 40 ppm menimbulkan risiko yang berbeda dengan lot 4N yang mengandung sulfur atau fosfor 40 ppm. Dan "99,99% berdasarkan perbedaan" berarti pengotor dikurangi dari 100%, sehingga mewarisi batas deteksi apa pun yang diukur. Uji kadar langsung dengan daftar pengotor yang dipublikasikan akan lebih informatif, jadi tanyakan pendekatan mana yang menjadi dasar kutipan tersebut.
Formulir menambahkan variabel lain. Kotoran dan oksigen terpisah selama pemadatan, yang berarti bagian atas dan bawah batangan cor dapat berbeda lebih dari sekadar kesalahan analisis. Posisi pengambilan sampel adalah bagian dari spesifikasi, bukan sekedar renungan.
Ingot Tembaga Kemurnian Tinggi untuk Aplikasi Semikonduktor dan Tampilan Tinjau tingkat kemurnian dari 4N hingga 7N, dimensi khusus, dan kemasan ekspor untuk penggunaan komponen semikonduktor, layar, dan vakum. Lihat Produk → Nilai Kemurnian Tembaga Dibandingkan
Tabel di bawah ini menunjukkan kisaran yang paling sering dikutip dalam spesifikasi pembelian. Batasan akhir selalu berasal dari standar yang berlaku atau kontrak yang disepakati.
| Kelas | Tembaga nominal | Pengotor total maksimal | Oksigen yang khas | Konduktivitas (% IACS) |
|---|---|---|---|---|
| ETP (C11000) | 99,90% min | sekitar 1.000 ppm | 200 hingga 400 ppm | 100 hingga 101 |
| OFE (C10100) | 99,99% min | hingga 100 ppm | 5 ppm atau kurang | 101 hingga 102 |
| 5N | 99,999% | hingga 10 ppm | 2 ppm atau kurang | sekitar 102 |
| 6N | 99,9999% | hingga 1 ppm | 1 ppm atau kurang | 102 ke atas |
Kolom konduktivitas menjelaskan mengapa sebagian besar pembeli peduli. Kira-kira satu persen IACS sama dengan sekitar satu persen energi yang dibawa, dan pada busbar atau belitan, kehilangan tersebut menjadi panas selama umur instalasi.
Oksigen Adalah Spesifikasinya Sendiri
Tembaga pitch yang keras secara elektrolitik membawa oksigen dengan sengaja, biasanya 200 hingga 400 ppm, disimpan sebagai partikel oksida tembaga. Nilai bebas oksigen tetap di bawah sekitar 5 ppm. Keduanya dapat mengklaim "lebih dari 99,9% Cu", itulah sebabnya garis oksigen harus ditulis secara terpisah.
Perbedaannya tampak pada pelayanan. Dalam atmosfer reduksi hidrogen atau basah pada suhu mematri, oksigen di dalam tembaga membentuk uap pada batas butir, menciptakan rongga dan penggetasan hidrogen. Perangkat keras vakum, rakitan brazing, dan komponen kriogenik ditentukan bebas oksigen karena alasan tersebut. Oksigen juga membantu: partikel oksida memecahkan serpihan, sehingga mesin ETP lebih bersih dibandingkan OFE pada kecepatan pemotongan tinggi, dan biayanya lebih murah.
Oleh karena itu, menentukan tembaga bebas oksigen di mana pun akan membeli perlindungan yang mungkin tidak Anda perlukan dan membayarnya dua kali, sekali dalam harga dan sekali lagi dalam waktu pengerjaan.
Bagaimana Kemurnian Tembaga Diverifikasi
Empat kelompok tes mencakup hampir setiap klaim kemurnian, dan masing-masing kelompok menjawab pertanyaan berbeda.
- Jejak kimia: OES untuk pengendalian produksi rutin, ICP-OES atau ICP-MS untuk batas deteksi yang lebih rendah, dan GDMS ketika klaim 5N atau 6N memerlukan survei pengotor penuh daripada daftar elemen yang tetap.
- Kandungan oksigen: fusi gas inert adalah metode referensi. Hal ini bersifat destruktif dan sensitif terhadap persiapan sampel, yang merupakan asal mula sebagian besar ketidaksepakatan.
- Konduktivitas: resistivitas probe arus eddy atau empat titik, dilaporkan sebagai % IACS. Detik per pembacaan dan tidak merusak, namun mengukur jumlah semua efek hamburan dan tidak dapat menyebutkan elemen yang mengganggu.
- Penyaringan permukaan: XRF mengidentifikasi paduan dengan cepat, namun sensitif terhadap permukaan dan buta terhadap oksigen, sehingga tidak dapat memastikan kadar bebas oksigen atau batas pengotor massal.
Perpecahan ini menjelaskan perselisihan yang sudah biasa terjadi. Pemeriksaan konduktivitas dapat melewati banyak hal yang tidak dapat ditolak oleh pemindaian GDMS pada satu elemen seperti belerang atau titanium, karena hamburan total tetap rendah sementara bahan kimia lokal gagal dalam prosesnya. Jika satu elemen penting bagi aplikasi Anda, beri nama elemen tersebut dan beri nama metode yang menyelesaikannya.
Di Mana Pecahan Terakhir dari Satu Persen Memutuskan
Semikonduktor dan vakum
Target sputtering adalah kasus yang paling jelas. Target tembaga 5N yang berpori atau mengandung inklusi melepaskan partikel ke wafer, kontaminasi besi atau alkali menggeser resistivitas film, dan elemen yang mudah menguap seperti seng secara perlahan menurunkan lingkungan vakum. Oleh karena itu, target diurutkan dengan daftar pengotor lengkap ditambah kandungan gas, kepadatan, dan struktur butiran, karena 99,999% saja tidak dapat menggambarkan suatu permukaan.
Target Sputtering Tembaga Kemurnian Tinggi untuk Film Tipis PVD Lihat target tembaga 5N–6N dengan dimensi yang dapat disesuaikan untuk semikonduktor, layar, dan lapisan optik presisi yang memerlukan film padat dan seragam. Lihat Produk → Transmisi tenaga dan kendaraan listrik
Busbar, belitan, dan konektor berfungsi pada pita 99,9 hingga 99,99%. Di sini kemurnian langsung berubah menjadi kerugian, dan kerugian terakumulasi sepanjang masa hidup tanaman. Kandungan oksigen juga mengubah perilaku anil selama pembengkokan dan pembentukan, sedangkan katoda daur ulang campuran merupakan sumber konduktivitas umum yang tidak akan berulang dari banyak ke banyak.

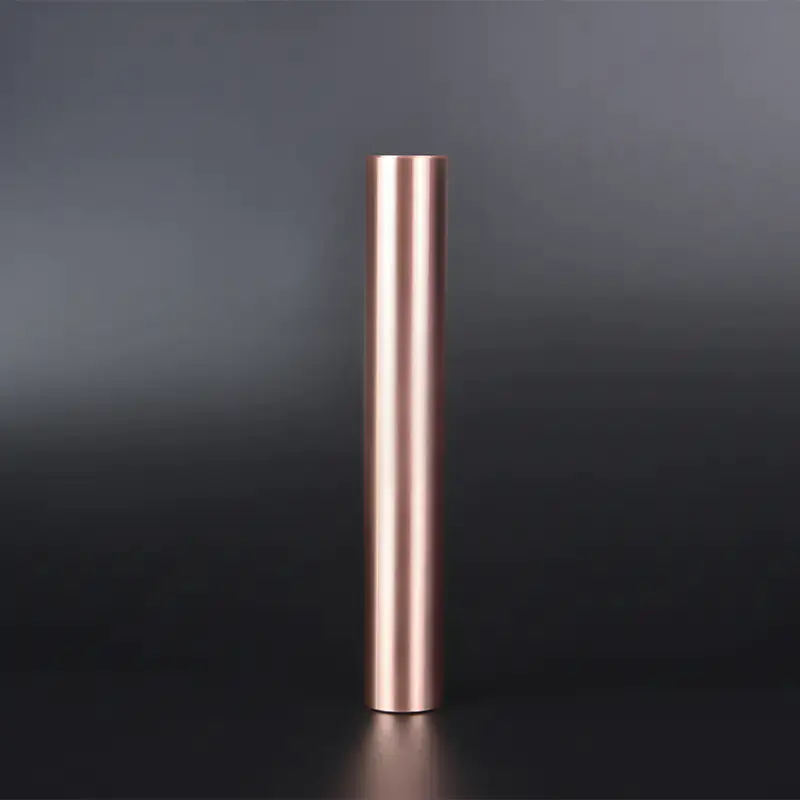

Batang Tembaga Kemurnian Tinggi Bebas Oksigen C10100/C10200 Periksa batang tembaga bebas oksigen 4N–5N dengan pengotor rendah, diameter khusus, dan kemasan vakum untuk komponen semikonduktor, vakum elektro, dan elektroda khusus. Lihat Produk → Penggabungan dirgantara dan keandalan tinggi
Rakitan brazing, pandu gelombang, dan komponen kriogenik biasanya ditentukan bebas oksigen dengan batasan kandungan gas, karena sambungan braze yang rusak sulit untuk diperiksa setelah kejadian tersebut. Program-program ini membeli ketertelusuran lot dan sertifikat yang menyebutkan metode di balik setiap angka.
Dalam ketiga kasus tersebut, persyaratannya tertulis di sekitar aplikasi: sebutkan elemen sensitif dan suasana layanan, lalu pilih tingkat dan bentuk. Kemurnian tembaga untuk aplikasi semikonduktor dan vakum adalah pertanyaan kontaminasi, bukan persentase.
Apa yang Termasuk dalam Spesifikasi Pembelian Tembaga
Enam baris menghapus sebagian besar argumen pada pemeriksaan barang masuk:
- Kelas dan identitas: kemurnian nominal ditambah nomor UNS, misalnya C10100 elektronik bebas oksigen atau pitch tangguh elektrolitik C11000, bersama dengan standar yang berlaku.
- Batas oksigen dan metode pengujian yang menetapkannya.
- Batasan individual untuk elemen yang sensitif terhadap proses Anda, dengan nama metode pendeteksiannya.
- Rencana pengambilan sampel: di mana sampel diambil, dan apakah bahan kimia permukaan atau bahan kimia curah sedang disertifikasi.
- Sertifikat analisis diikatkan pada lot atau nomor panas, sehingga dokumennya mengikuti logam.
- Toleransi bentuk yang penting di bagian hilir: diameter batang dan ovalitas, kerataan pelat, ikatan target, kebersihan bubuk.
Sebagian besar kegagalan pengadaan bersifat definisional dan bukan metalurgi: penawaran 99,99% tanpa metode yang disebutkan, sertifikat yang melaporkan bahan kimia permukaan terhadap persyaratan massal, atau penawaran 5N termurah yang daftar pengotornya mencakup enam elemen. Penanganan sampel dilakukan dengan tenang, karena pengeboran yang dilakukan dengan mata bor yang terkontaminasi dan disimpan dalam wadah yang salah tidak akan mewakili keseluruhan sampel.
Pemasok yang telah berpengalaman lebih dari satu dekade dalam bidang logam ultra-murni cenderung memberikan saran yang sama: menyetujui rencana analisis sebelum pesanan, bukan setelah sertifikat gagal. Jika nilai yang diwajibkan berada di luar katalog standar, kirimkan detail lamaran dan batasan target dan mintalah jawaban terdokumentasi mengenai kemurnian, bentuk, dan waktu tunggu yang dapat dicapai.
Pertanyaan yang Sering Diajukan
Apakah 99,9% tembaga cukup murni untuk kabel listrik?
Untuk pekerjaan kawat bangunan biasa, kabel dan busbar umum ya. Dalam praktiknya, batasan yang berlaku adalah konduktivitas, bukan daftar pengotor jejak. Konduktor yang panas atau memiliki persyaratan keandalan formal biasanya berpindah ke 99,99% dengan batas oksigen yang ditentukan.
Bisakah kemurnian tembaga diperiksa di rumah?
Hanya untuk substitusi kotor. Tes magnet memisahkan baja dari tembaga tetapi tidak mengungkapkan apa pun tentang kemurniannya, karena tembaga hampir bersifat non-magnetik di setiap tingkatan. Uji kepadatan dan gores memperlihatkan kuningan atau aluminium berlapis. Tidak ada sesuatu pun pada tingkat itu yang dapat menyelesaikan masalah bagian per juta.
Apakah kemurnian yang lebih tinggi selalu memiliki kinerja yang lebih baik?
Tidak. Mesin ETP yang mengandung oksigen lebih baik dan biayanya lebih murah, mesin tembaga telurium lebih baik daripada grade murni apa pun, dan tembaga yang sangat murni lunak dan mudah rusak dalam penanganannya. Kemurnian mengikuti penerapannya, bukan memimpinnya.
Mengapa dua laboratorium melaporkan kemurnian yang berbeda untuk satu lot?
Posisi pengambilan sampel, material permukaan versus material curah, standar kalibrasi, batas deteksi, dan pembersihan sampel, semuanya menentukan angka tersebut. Bandingkan metode sebelum membandingkan keputusan, karena pemindaian GDMS dan pembacaan XRF genggam tidak mengukur hal yang sama.
Versi Singkat
Kemurnian tembaga adalah spesifikasi dengan empat bagian yang bergerak: kadar, oksigen, batas pengotor, dan metode. Tulis keempatnya, ikat sertifikat ke lot, dan persentasenya tidak lagi menjadi angka pemasaran dan menjadi kendali teknik.
Pemilihan kelas, formulir bahan, rutinitas pengambilan sampel, dan jadwal pengiriman semuanya mengikuti dokumen itu.
