Panduan Bahan Anoda: Tingkat Kemurnian, Logam, dan Pemeriksaan Sumber untuk Sel

Seorang teknisi pembelian menandatangani lot kertas tembaga seberat 300 kg. Dua hari kemudian gagal dalam pemeriksaan masuk: besi pada 18 ppm dibandingkan batas atas 10 ppm, oksigen pada 22 ppm dibandingkan 8 ppm. Di sertifikat bahannya 99,99% murni. Masih belum bisa masuk ke garis pelapisan.

Kesenjangan antara nilai yang tercetak pada dokumen dan profil pengotor yang benar-benar sampai di pabrik merupakan masalah utama dalam pengadaan bahan anoda. Kesimpulan pertama: untuk logam sisi anoda, angka yang menentukan hasil bukanlah persentase kemurnian utama. Batasan masing-masing elemen jejak, metode analisis yang digunakan untuk memastikannya, dan pengendalian proses lah yang menjaga kestabilannya dari satu lot ke lot lainnya.

Berikut ini mencakup lokasi logam dengan kemurnian sangat tinggi dalam sel litium-ion, anoda elektrokimia, dan kapasitor elektrolitik, yang nilainya realistis untuk masing-masing sel, dan pemeriksaan yang mencegah material yang memenuhi syarat agar tidak keluar dari spesifikasi.

Bahan Anoda: Satu Istilah, Tiga Lembar Spesifikasi Berbeda

Mintalah lima insinyur untuk mendefinisikan bahan anoda dan Anda akan mengumpulkan setidaknya tiga jawaban, masing-masing dilampirkan pada pesanan pembelian yang berbeda. Kata tersebut mendeskripsikan suatu fungsi, bukan kelas material. Membeli dengan definisi yang salah adalah salah satu kesalahan yang lebih mahal dalam kategori ini, karena spesifikasi yang ditulis untuk anoda kapasitor hampir tidak menjelaskan apa pun tentang pengumpul arus baterai.

• Bahan aktif anoda baterai — grafit, karbon keras, komposit silikon-karbon, litium titanat (KPP) dan titanium niobium oksida (TiNb2O7). Persyaratan kemurnian berlaku untuk prekursor logam, bukan untuk bagian logam jadi.
• Anoda elektrokimia — lembaran titanium, jaring atau tabung yang dilapisi lapisan oksida logam campuran, digunakan dalam pelapisan listrik, proteksi katodik, pengolahan air dan layanan klor-alkali. Yang penting adalah kemurnian substrat, kerataan, dan daya rekat lapisan.
• Anoda kapasitor — badan bubuk tantalum atau niobium yang disinter di dalam kapasitor elektrolitik padat. Metriknya adalah kapasitansi per gram, kandungan oksigen dan karbon, serta penyusutan selama sintering.

Dimana Logam Sebenarnya Berada di Dalam Anoda Lithium-Ion

Dalam sel litium-ion komersial, bahan aktifnya adalah karbon atau campuran karbon-silikon. Logam adalah segala sesuatu di sekitarnya, dan ditentukan dengan sama ketatnya.

Pengumpul arus anoda terbuat dari foil tembaga, biasanya tebalnya 6 hingga 9 µm, dengan desain energi tinggi yang mendorong hingga 4,5 hingga 6 µm. Pada ukuran tersebut, foil biasanya ditentukan pada 4N (99,99%) dengan oksigen dijaga di bawah 5 hingga 8 ppm dan unsur-unsur individual seperti besi dan belerang dibatasi dalam satu digit rendah. Banyak yang memenuhi batas pengotor total saat membawa besi 15 ppm masih akan tergores menjadi lubang kecil, kehilangan daya rekat pada antarmuka lapisan dan robek di sepanjang tepinya selama penggulungan.

Nikel muncul dalam bentuk tab, dalam tembaga berlapis nikel, dan dalam foil khusus untuk sel suhu tinggi. Titanium muncul dalam bentuk jaring, kain kempa, atau lembaran ketika ketahanan terhadap korosi lebih penting daripada konduktivitas — misalnya pada elektroda yang dijalankan dalam elektrolit asam atau dalam sel elektrolitik dengan bagian titanium yang sama bertindak sebagai anoda yang berfungsi.

Pengembangan film tipis dan solid-state menambah langkah vakum. Target sputtering tembaga yang digunakan untuk menyimpan benih dan lapisan pengumpul arus dinilai berdasarkan kemurnian target, ukuran butir, dan kandungan oksigen, karena variabel tersebut mendorong resistivitas film dan pembentukan partikel pada substrat.

Target Sputtering Tembaga Kemurnian Tinggi untuk Film Tipis PVD Target sputtering tembaga dengan kemurnian tinggi untuk benih PVD dan lapisan pengumpul arus, menawarkan kemurnian 99,999–99,9999% dan dimensi yang dapat disesuaikan untuk peralatan pelapis. Lihat Produk →

Permintaan akan bahan-bahan ini terkonsentrasi pada segelintir orang saja aplikasi energi baru , di mana satu elemen di luar spesifikasi dapat menghentikan garis pelapisan selama satu pergeseran penuh.

Nilai Kemurnian: Apa yang Sebenarnya Dijanjikan 3N, 4N dan 5N

Nilai kemurnian adalah singkatan dari batas atas pengotor total, dan singkatan tersebut menyembunyikan perbedaan seratus kali lipat.

• 3N berarti 99,9% logam, atau hingga 1.000 ppm dari yang lainnya.
• 3N5 artinya 99,95%, hingga 500ppm.
• 4N berarti 99,99%, hingga 100 ppm.
• 4N5 artinya 99,995%, hingga 50 ppm.
• 5N berarti 99,999%, hingga 10 ppm.

Jebakannya, sertifikat 4N hanya menjanjikan total menginap di bawah 100 ppm. Banyak yang mengandung 60 ppm besi, 20 ppm oksigen dan 15 ppm belerang memenuhi 4N dan masih tidak dapat digunakan untuk kertas tembaga tipis. Oleh karena itu, pengadaan sisi anoda memerlukan batasan spesifik elemen ditambah pernyataan metode analisis di balik setiap angka.

ICP-OES menangani jejak logam rutin hingga sekitar 1 ppm. ICP-MS menjangkau kisaran ppb dan merupakan alat yang biasa digunakan untuk 4N5 ke atas. Spektrometri massa pelepasan cahaya memverifikasi material 5N, sementara teknik pembakaran mengukur oksigen, nitrogen, hidrogen, karbon, dan sulfur – elemen interstisial yang diabaikan sepenuhnya oleh panel logam standar.

Titanium dan Niobium: Logam di Balik Anoda Tingkat Tinggi

Dua bahan kimia memperdagangkan kepadatan energi untuk kemampuan laju dan umur siklus, dan keduanya bergantung pada titanium dan niobium: litium titanat (Li4Ti5O12, dikenal sebagai LTO) dan titanium niobium oksida (TiNb2O7), ditambah jalur niobium pentoksida yang lebih sederhana.

LTO adalah spinel dengan dataran tinggi 1,55 V datar, kapasitas praktis sekitar 175 mAh/g dan regangan kisi mendekati nol, itulah sebabnya LTO dapat bertahan hingga puluhan ribu siklus. Prekursornya – titanium dioksida atau bubuk titanium – harus menahan besi, niobium, dan sisa logam alkali pada tingkat yang rendah, karena pengotor tersebut berada di kisi spinel dan meningkatkan impedansi.

Niobium pentoksida menghasilkan sekitar 180 hingga 200 mAh/g dengan masa pengoperasian yang aman dan kinerja kecepatan yang kuat. TiNb2O7 lebih jauh lagi, dengan kapasitas teoritis mendekati 387 mAh/g, namun menggunakan kedua logam tersebut dan memerlukan kontrol oksigen yang konsisten dalam bahan baku niobium. Rantai pasokan praktis berjalan dari ingot niobium melalui hidriding dan penggilingan hingga bubuk dan oksida, sehingga kemurnian ingot menentukan dasar untuk segala sesuatu di hilir. Pemahaman peran niobium dalam industri teknologi tinggi membantu menjelaskan mengapa niobium 3N5 dan 4N memiliki harga lebih tinggi dibandingkan nilai ferroalloy biasa.

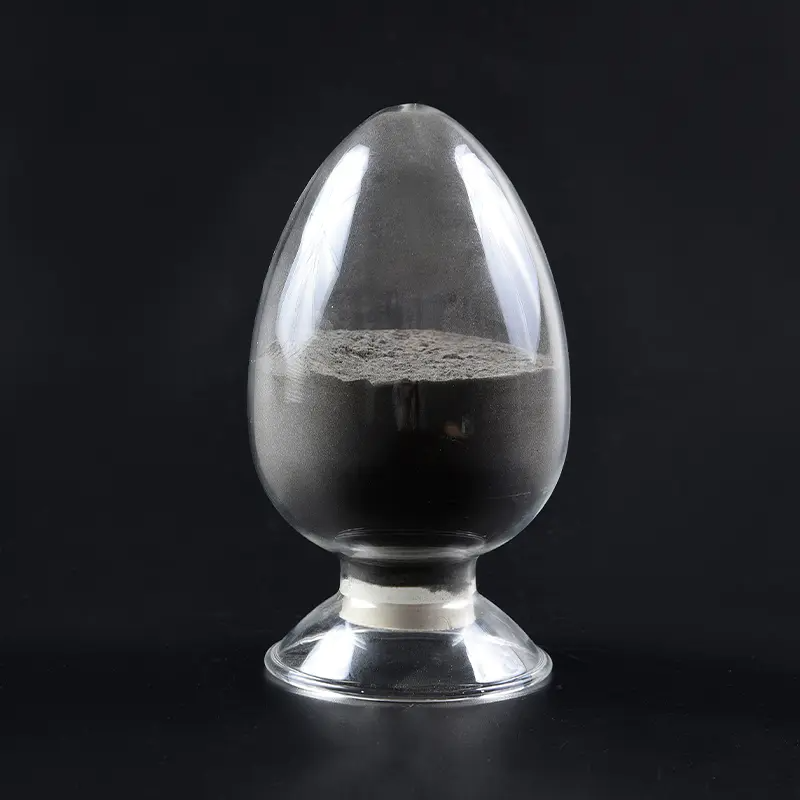

Bubuk Titanium Kemurnian Tinggi untuk Target AM, MIM, dan Sputtering Bubuk titanium dengan kemurnian tinggi untuk manufaktur aditif, MIM, dan target sputtering, dengan ukuran partikel yang dapat disesuaikan dan kemurnian 99,8–99,99% untuk manufaktur tingkat lanjut. Lihat Produk →

Bahan Anoda Tantalum dan Niobium pada Kapasitor

Dalam kapasitor elektrolit padat, anodanya adalah pelet bubuk tantalum yang disinter berpori, yang berarti bubuk tersebut adalah komponennya. Spesifikasi tipikal memerlukan tantalum 99,95% hingga 99,99%, oksigen dikontrol dalam pita yang ditentukan, karbon dijaga tetap rendah, dan distribusi ukuran partikel serta kepadatan Scott yang disepakati. Pembeli membandingkan kapasitansi per gram, penyusutan setelah sintering dan arus bocor pada bagian jadi, bukan angka kemurnian tunggal.

Anoda niobium dan niobium oksida adalah alternatif berbiaya lebih rendah. Niobium kira-kira setengah kepadatan tantalum, jadi lebih sedikit gram yang dibutuhkan per bagiannya, dan anoda oksida lebih tahan terhadap reflow suhu tinggi. Keuntungannya adalah kontrol oksigen yang lebih ketat selama sintering, karena kelebihan oksigen diubah menjadi arus bocor. Rute mana pun yang dipilih pembuat kapasitor, dimulai dengan ingot dengan kemurnian tinggi yang diubah menjadi bubuk, dan profil interstisial ingot mengikuti bubuk hingga ke anoda yang sudah jadi.

Niobium Ingot Kemurnian Tinggi untuk Semikonduktor dan Superalloy Ingot niobium 99,99% dengan kemurnian tinggi untuk target sputtering semikonduktor, cawan lebur, paduan super, dan paduan superkonduktor, dengan dimensi hingga 400 mm dan 2 metrik ton. Lihat Produk →

Daftar Periksa Pengadaan yang Mencegah Penolakan Lot

Sebagian besar perselisihan anoda-logam berasal dari spesifikasi yang ditulis dalam persentase, bukan dalam mode kegagalan. Delapan item menutup kesenjangan tersebut.

1. Tuliskan batas spesifik unsur untuk besi, nikel, kromium, belerang, dan klorida, bukan hanya batas maksimum pengotor total.
2. Sebutkan metode analisis dan batas deteksi yang diperlukan untuk setiap elemen.
3. Tentukan elemen interstisial — oksigen, nitrogen, hidrogen, karbon, dan belerang — untuk tembaga, titanium, dan niobium.
4. Tetapkan toleransi dimensi secara terpisah: ketebalan dalam plus atau minus 5%, ditambah lebar, camber dan kekasaran permukaan jika relevan.
5. Untuk bubuk, memerlukan distribusi ukuran partikel, kepadatan Scott, dan kandungan oksigen pada setiap sertifikat.
6. Memerlukan sertifikat analisis per lot yang dapat ditelusuri ke nomor panas, lelehan, atau ingot.
7. Konfirmasikan rute prosesnya — elektrolisis, peleburan induksi vakum, peleburan berkas elektron, atau peleburan busur vakum masing-masing meninggalkan sisa tanda yang berbeda.
8. Periksa sistem mutu: ISO9001 sebagai standar, IATF16949 jika material digunakan dalam program baterai otomotif, dan sepakati mengenai pengemasan dan umur simpan karena permukaan titanium dan niobium menyerap oksigen saat disimpan.

Bagan: distribusi khas penolakan logam anoda yang ditemukan pada pemeriksaan masuk.

Pertanyaan Yang Sering Diajukan Tentang Bahan Anoda

Apakah tingkat kemurnian yang lebih tinggi selalu lebih baik untuk bahan anoda?

Tidak. Nilai menjawab pertanyaan tentang pengotor total; mode kegagalan biasanya bergantung pada satu atau dua elemen. Tembaga 4N dengan kandungan oksigen di bawah 5 ppm akan mengungguli tembaga nominal 5N dengan oksigen dan belerang yang tidak stabil, karena lubang kecil dan kehilangan adhesi disebabkan oleh elemen spesifik tersebut, bukan oleh totalnya.

Apa perbedaan praktis antara tembaga 4N dan 4N5?

Kira-kira merupakan faktor dua dalam total batas tertinggi pengotor: 100 ppm versus 50 ppm. Untuk foil yang lebih tipis dari 6 µm, perbedaan tersebut sering kali menentukan lolos atau tidaknya lot yang masuk, karena kadar besi absolut yang sama menghasilkan bagian penampang foil yang lebih besar seiring dengan penurunan ketebalan.

Logam apa yang digunakan untuk pengumpul arus anoda?

Tembaga di hampir setiap desain litium-ion, tembaga berlapis nikel untuk tab, dan jaring atau lembaran titanium yang ketahanan terhadap korosi melebihi konduktivitas. Bahan aktif grafit berada di atas; logam di bawahnya masih harus mempertahankan resistivitas dan kualitas permukaannya melalui pelapisan, pengeringan, penanggalan, dan penggulungan.

Bagaimana kemurnian diverifikasi pada lot yang dikirim?

Melalui sertifikat analisis per lot berdasarkan ICP-MS atau ICP-OES untuk jejak logam dan analisis pembakaran untuk oksigen, nitrogen, hidrogen, karbon, dan sulfur, ditambah pemeriksaan independen terhadap sampel yang disimpan. Pemasok yang menawarkan layanan pengujian kemurnian khusus menjadikan langkah verifikasi tersebut jauh lebih singkat.

Ningbo Chuangrun New Materials telah memurnikan, melebur, menuang, dan memproses logam dengan kemurnian sangat tinggi sejak tahun 2012, beroperasi dari lima basis produksi dengan tim yang terdiri dari sekitar 40 profesional metalurgi dan lebih dari 60 paten teknologi terdaftar. Rangkaian produknya mencakup titanium, nikel, tembaga, niobium, kobalt, tantalum, molibdenum, dan paduan dalam bentuk kristal, ingot, bubuk, spons, pelat, batang, tabung, dan target, didukung oleh sistem mutu ISO9001 dan IATF16949 serta layanan pengujian kemurnian khusus.

Jika Anda menentukan logam sisi anoda dan ingin profil pengotor elemen demi elemen dikonfirmasi sebelum pengiriman, bukan setelahnya, kirimkan spesifikasinya ke tim dan mintalah analisis tingkat lot terhadap batasan Anda sendiri.
