Kristal Tunggal: Struktur, Metode Pertumbuhan, dan Aplikasi Industri

Tanyakan kepada ahli metalurgi mengapa bilah turbin jet dibentuk sebagai kristal tunggal, dan jawabannya adalah satu fakta: batas butir adalah tempat material pertama kali mengalami kegagalan. Pada suhu di atas 1.000°C, ketidaksesuaian skala atom tersebut menjadi tempat nukleasi bagi rongga dan retakan merayap. Hapus seluruh batas butiran, dan paduan berbahan dasar nikel yang sama dapat beroperasi pada suhu sekitar 100°C lebih panas dibandingkan bahan cor konvensional.

Alasan yang sama mendorong industri semikonduktor. Wafer silikon berukuran 300 mm harus dipotong dari batangan kristal tunggal karena batas butir di bawah transistor akan menyebarkan pembawa muatan dan menimbulkan cacat listrik. Kristal tunggal bukanlah suatu keingintahuan khusus di laboratorium; mereka adalah fondasi struktural elektronik modern, penggerak ruang angkasa, dan optik presisi. Artikel ini menjelaskan apa sebenarnya kristal tunggal, cara kerja metode pertumbuhan konvensional, di mana kristal tunggal memberikan nilai paling tinggi, dan apa yang harus diperiksa sebelum Anda menentukan atau membelinya.

Apa Itu Kristal Tunggal?

Kristal tunggal adalah padatan yang kisi kristalnya kontinu dan tidak terputus di seluruh volume. Susunan atom secara periodik berulang dalam tiga dimensi tanpa putus, itulah sebabnya kristal tunggal kadang-kadang digambarkan sebagai satu butir raksasa. Tidak ada batas butir, tidak ada daerah yang salah arah, dan tidak ada diskontinuitas struktural pada skala kisi.

Definisi tersebut memisahkan kristal tunggal dari dua struktur padat lainnya yang biasanya dipilih oleh para insinyur:

Konsekuensi praktis dari keseragaman ini adalah prediktabilitas. Dalam kristal tunggal, modulus elastisitas, konduktivitas listrik, dan ekspansi termal dapat dinyatakan sebagai fungsi orientasi kristalografi. Pada bagian polikristalin, sifat-sifat tersebut dirata-ratakan pada jutaan butir yang berorientasi acak, sehingga kinerja puncak terarah menghilang.

Mengapa Menghapus Batas Butir Meningkatkan Kinerja

Kesimpulannya pertama: batas butir adalah mata rantai terlemah dalam struktur mikro suatu material, dan menghilangkannya akan meningkatkan kekuatan suhu tinggi, perilaku listrik, dan transparansi optik. Batas butir adalah daerah berenergi tinggi dengan susunan atom tidak beraturan. Kotoran cenderung terpisah di sana, dislokasi menumpuk di sana, dan retakan menyebar di sepanjang sana. Tiga industri menggambarkan dampak praktisnya.

Bilah turbin kristal tunggal

Pada bagian panas turbin gas, baling-baling dan bilah dibuat dari superalloy berbahan dasar nikel. Jalur pengembangan telah berpindah dari pengecoran equiaxed ke kolom solidifikasi terarah, dan akhirnya ke kristal tunggal. Peningkatannya dapat diukur:

Peningkatan kemampuan suhu sekitar 100°C berarti efisiensi turbin yang lebih tinggi dan pembakaran bahan bakar yang lebih rendah, itulah sebabnya hampir setiap mesin aero modern menggunakan bilah kristal tunggal pada tahap pertama turbinnya.

Wafer semikonduktor

Dalam pembuatan chip, wafer silikon dipotong dari ingot kristal tunggal yang ditanam dengan metode Czochralski. Setiap batas butir di area aktif akan bertindak sebagai pusat rekombinasi, menyebabkan arus bocor dan mengurangi hasil.

Transparansi optik

Dalam bidang optik, safir kristal tunggal transparan dari sinar ultraviolet melalui inframerah tengah dan secara mekanis cukup kuat untuk jendela dan kubah. Bentuk polikristalin paling baik tembus cahaya, karena batas butir menghamburkan cahaya.

Bagaimana Kristal Tunggal Ditumbuhkan

Semua metode pertumbuhan memiliki satu prinsip yang sama: mereka mengontrol pemadatan sehingga satu inti, atau kristal benih, mendominasi proses dan tidak ada butiran baru yang terbentuk di depan bagian depan pemadatan. Tiga metode mencakup sebagian besar produksi industri.

Bahan awal menentukan batas atas kualitas kristal. Dalam pertumbuhan silikon Czochralski, bahan bakunya adalah silikon polikristalin yang dimurnikan hingga kemurnian 99,9999999%. Dalam pengecoran bilah superalloy Bridgman, lelehan utama mengandung nikel, kobalt, niobium, dan elemen lainnya yang dimurnikan dengan cermat; setiap jejak pengotor dalam muatan akhirnya terpisah pada batas atau terperangkap dalam kristal yang sedang tumbuh. Bagi para peneliti dan produsen skala kecil yang bekerja dengan titanium, bahan awal yang berkarakter baik dengan morfologi kristal terkontrol mempersingkat pengembangan proses. CRNMC memasok kristal titanium dengan kemurnian yang terdokumentasi, sehingga pelanggan tidak perlu bergantung pada variasi lot-to-lot yang khas dari spons titanium komoditas.

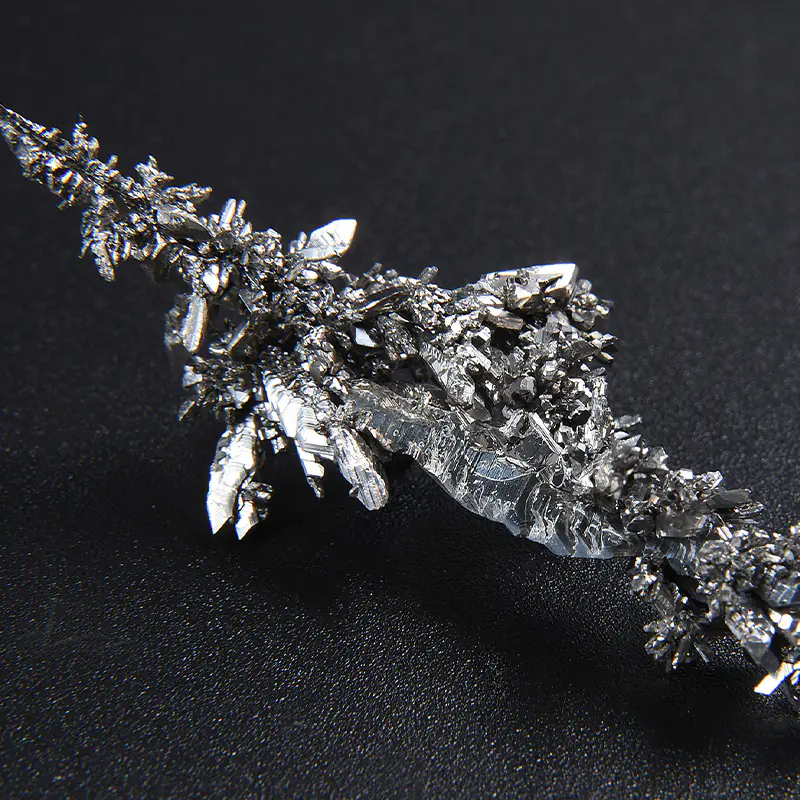

Titanium Kristal Tunggal Kemurnian Tinggi untuk Penelitian dan Deposisi Tingkat Lanjut Kristal titanium ini menawarkan kemurnian 99,98–99,99% dengan morfologi kristal terkontrol, menjadikannya bahan awal yang andal untuk target sputtering semikonduktor dan aplikasi penelitian khusus. Lihat Produk →

Aplikasi Industri Kristal Tunggal

Kristal tunggal digunakan dimanapun konsistensi properti, kinerja terarah, atau kemurnian ekstrim diperlukan. Perkiraan distribusi permintaan industri ditunjukkan di bawah ini; nilai-nilai bersifat ilustratif.

Industri semikonduktor

Wafer silikon adalah produk kristal tunggal terbesar berdasarkan volume. Di luar wafer itu sendiri, rantai pasokan semikonduktor bergantung pada bahan kristal dalam bentuk lain: target sputtering untuk pengendapan uap fisik memerlukan struktur butiran yang terkontrol dan kemurnian tinggi untuk mencapai ketebalan film yang seragam, dan target tembaga dengan ukuran butiran yang konsisten banyak digunakan untuk metalisasi interkoneksi. Bahan-bahan ini diproduksi dengan toleransi yang ketat karena satu cacat pada target dapat mengganggu keseluruhan proses deposisi. Itu segmen bahan semikonduktor situs kami mencantumkan bentuk dan nilai produk yang relevan.

Target Sputtering Tembaga dengan Kemurnian Sangat Tinggi untuk Pelapisan Presisi Dengan kemurnian 99,999–99,9999% dan dimensi yang dapat disesuaikan, target tembaga ini memastikan deposisi film yang seragam dalam proses pelapisan semikonduktor dan optik, sehingga mengurangi kontaminasi dan cacat. Lihat Produk →

Dirgantara dan pembangkit listrik

Bilah superalloy kristal tunggal adalah aplikasi luar angkasa yang paling terkenal, namun paduan suhu tinggi juga mengandalkan penambahan logam tahan api yang konsisten. Niobium, misalnya, membentuk fase penguatan yang stabil dan meningkatkan ketahanan mulur pada superalloy berbasis nikel. Sifat yang sama yang menjadikan niobium penting dalam paduan teknologi tinggi juga berlaku untuk magnet superkonduktor dan komponen ruang angkasa. Kontaminasi jejak dalam penambahan niobium dapat mengganggu kestabilan keseimbangan fasa paduan, sehingga produsen mesin menentukan batas pengotor yang ketat pada setiap batch. Untuk ulasan lebih detail, artikel kami tentang sifat-sifat niobium menjelaskan mengapa logam ini muncul dalam banyak desain suhu tinggi.

Niobium Ingot Kemurnian Tinggi Ukuran Besar untuk Penggunaan Paduan dan Semikonduktor Ingot niobium murni 99,99% ini, tersedia hingga ukuran 400 mm dan 2 ton, mendukung penambahan logam tahan api yang konsisten pada superalloy dan berfungsi sebagai bahan baku utama untuk target sputtering tingkat semikonduktor. Lihat Produk →

Optik dan fotonik

Kristal tunggal safir, kalsium fluorida, dan YAG (yttrium aluminium garnet) digunakan dalam sistem laser, jendela inframerah, dan lensa presisi karena keseragamannya menjaga indeks bias dan serapan tetap konstan di seluruh bukaan optik.

Apa yang Harus Ditentukan Saat Membeli Bahan Kristal

Pembeli yang membeli kristal tunggal atau bahan baku tingkat kristal biasanya mengevaluasi empat parameter: kemurnian, orientasi, integritas struktural, dan dokumentasi.

1. Tingkat kemurnian. Kemurnian biasanya dinyatakan dalam sembilan: 99,99% (4N), 99,999% (5N), dan 99,9999% (6N). Perbedaannya tidak bersifat akademis. Pada tingkat 6N, setiap pengotor terdapat pada konsentrasi bagian per juta atau lebih rendah, dan setiap tambahan sembilan N akan meningkatkan biaya pemurnian secara signifikan.
2. Orientasi kristalografi. Karena anisotropi adalah salah satu alasan untuk menggunakan kristal tunggal, orientasinya harus ditentukan untuk properti yang diinginkan. Jendela safir untuk kubah tekanan, misalnya, sering kali ditanam dengan sumbu optik tegak lurus terhadap bidang jendela.
3. Kepadatan cacat. Dislokasi, presipitasi, dan inklusi menurunkan kinerja elektronik dan mekanik. Metode karakterisasi seperti difraksi sinar-X dan etsa preferensial mengungkapkan kepadatan cacat tersebut.
4. Ketertelusuran. Pemasok yang bertanggung jawab memberikan sertifikat analisis dengan rincian pengotor per elemen, bukan hanya nomor kemurnian utama.

Hubungan antara kemurnian bahan baku dan hasil hilir bersifat langsung. Bagan di bawah mengilustrasikan efek khas dari kemurnian awal pada fraksi kristal bebas cacat dalam kampanye pertumbuhan.

Di sinilah pentingnya kedalaman proses pemasok logam. Perusahaan yang melakukan pemurnian, peleburan, pengecoran, dan pemesinan sendiri dapat mengontrol seluruh rantai mulai dari bahan mentah hingga produk jadi, dan dapat memverifikasi hasilnya dengan pengujian kemurnian. CRNMC menerapkan model ini pada titanium, nikel, tembaga, niobium, dan logam khusus lainnya, itulah sebabnya produknya digunakan sebagai bahan baku dan produk kristal dalam aplikasi yang menuntut.

Pertanyaan yang Sering Diajukan

Apa perbedaan antara bahan kristal tunggal dan bahan polikristalin?

Kristal tunggal memiliki kisi atom yang kontinu dan tidak terputus di seluruh volumenya, tanpa batas butir. Bahan polikristalin terdiri dari banyak kristal kecil, atau butiran, yang bertemu pada batas butir. Batas butir bertindak sebagai penghalang transpor elektron, tempat pemisahan pengotor, dan jalur perambatan retakan, itulah sebabnya kristal tunggal sering kali mengungguli bahan polikristalin jika sifat-sifat tersebut penting.

Mengapa kristal tunggal digunakan pada bilah turbin?

Bilah kristal tunggal menghilangkan batas butir yang akan melemahkan paduan pada suhu tinggi. Bilah berbahan dasar nikel kristal tunggal dapat beroperasi pada suhu sekitar 100°C lebih panas dibandingkan bilah cor konvensional, sehingga meningkatkan efisiensi mesin dan mengurangi konsumsi bahan bakar.

Bagaimana kemurnian diukur pada logam tingkat kristal?

Kemurnian biasanya dilaporkan dalam persentase seperti 99,99% (4N) atau 99,999% (5N), dan sisanya terdiri dari elemen jejak. Spektrometri massa pelepasan cahaya (GDMS) dan spektrometri massa plasma berpasangan induktif (ICP-MS) adalah metode umum yang digunakan untuk mengukur setiap elemen jejak. Sertifikat analisis harus mencantumkan nilai-nilai ini batch demi batch.

Dapatkah logam apa pun diproduksi sebagai kristal tunggal?

Pada prinsipnya, sebagian besar logam kristal dapat ditumbuhkan sebagai kristal tunggal, namun kesulitan praktis dan biayanya sangat bervariasi. Silikon, safir, dan beberapa oksida ditanam dalam volume industri. Superalloy nikel dicetak sebagai komponen kristal tunggal. Logam reaktif seperti titanium dan niobium menghadirkan tantangan yang lebih besar karena titik lelehnya yang tinggi dan afinitasnya terhadap oksigen, nitrogen, dan karbon memerlukan peralatan khusus.
